BWYF一GXCW一DC 智能型熒光反射型光纖溫度傳感器，根據實際應用過程中的具體情況，經過潛心研究和大量實驗，從原理和結構上對傳感探頭和定向耦合器進行了創新改進后研發成功的新產品。其中傳感探頭利用復合反射的原理不但實現了更大范圍的線性度，而且結構更加簡單牢固，實現了小型化，安裝更加方便零活。定向耦合器結構更加緊湊，工作更加穩定，定向耦合度提高15dB以上，使系統靈敏度和可靠性較大提升。

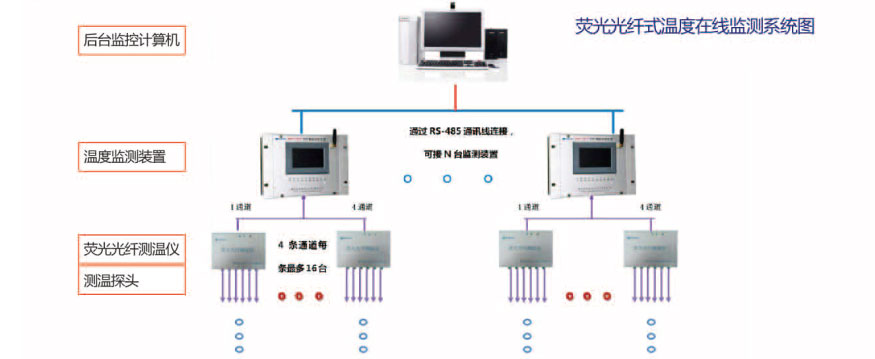

BWYF一GXCW光纖測溫監控裝置，為我公司智能光纖測溫數據監控顯示裝置，帶有4個485總線接口，每個接口可帶 10只光纖溫度傳感器。具有多路干接點報警輸出功能。面板上包括觸摸屏顯示器、船型開關等。

軟件平臺采用自己設計的用于本裝置平臺的小內核操作系統，由于是量身定做，表現出了效率高、運行穩定的特點，充分確保了軟件系統的高度可靠性。

技術參數
● 額定電源電壓： AC185 ~ 265V/DC110 ~ 375V;
● 溫度顯示范圍： -25 ~ 125℃; 濕度顯示范圍: 0 ~ 99%RH;
● 報警輸出觸點功率：AC220V/I5A;
● 通訊方式：RS485、MODBUS通訊規約。RS232-RJ45 接口、ICE61850通訊規約
● 數據遠傳: GPRS
● 主機：滿載工作時，不大于20W;測溫模塊:滿載工作時，不大于5W。
● 環境溫度:
工作: -20~ +70℃。
儲存: -25~ +85℃，相對濕度不大于80%，周圍空氣中不含有酸性、堿性或其它腐蝕性及爆炸性氣體的防雨、防雪的室內;在極限值下不施加激勵量，裝置不出現不可逆轉的變化，溫度恢復后，裝置應能正常工作。

大氣壓力: 80 ~ 110kPa (相對海拔高度2km以下)。

應用范圍
● 變電站的高壓隔離開關。
● 高壓開關柜進、出線母線接點溫度檢測。
● 發電廠高壓接點溫度檢測。
● 用戶變電站(所)高壓接點溫度檢測。
● GIS組合開關。

傳感器特點
● 小型一體化設計，接口易于安裝調試，感溫探頭尺寸小巧。
● 采用 485 總線輸出數字溫度信號，可以單獨安裝，可以多個模塊組網安裝。防雷擊設計符合工業環境要求。
● 產品供電電壓直流 5V，單個傳感器耗電 70mA，具備過壓，過流保護功能。

監控裝置特點
● 加強型單元機箱，方便安裝在各種機柜上，按抗強振動、強干擾設計，確保裝置安裝于條件惡劣的現場時仍具備高可靠性。
●  485 通訊方式，MODBUS 通訊規約，RS232-RJ45 以太網接口，ICE61850規約。
●  4路 485 總線接口，每路攜帶40只光纖測溫傳感器（上限）。4 路報警輸出干節點。

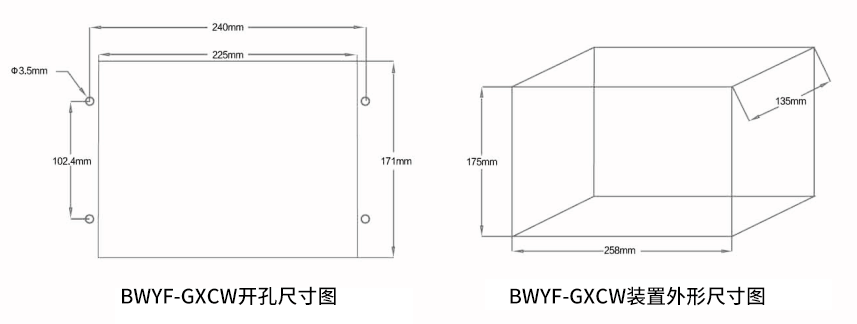

裝置外形尺寸和開孔尺寸
